COSA FACCIAMO

TENSOSTRUTTURE SPORTIVE

Le tensostrutture sono costruzioni provisionali, robuste e sicure, progettate per un utilizzo stabile durante tutto l’anno. Grazie alla loro struttura portante in acciaio o legno lamellare, garantiscono resistenza nel tempo e richiedono una manutenzione minima.

COPERTURE AD ARCO

Ideali per coprire impianti sportivi di diverse dimensioni, le coperture ad arco garantiscono resistenza, leggerezza e un design funzionale. Possono essere realizzate sia in acciaio che in legno lamellare, a seconda delle esigenze estetiche e strutturali del progetto.

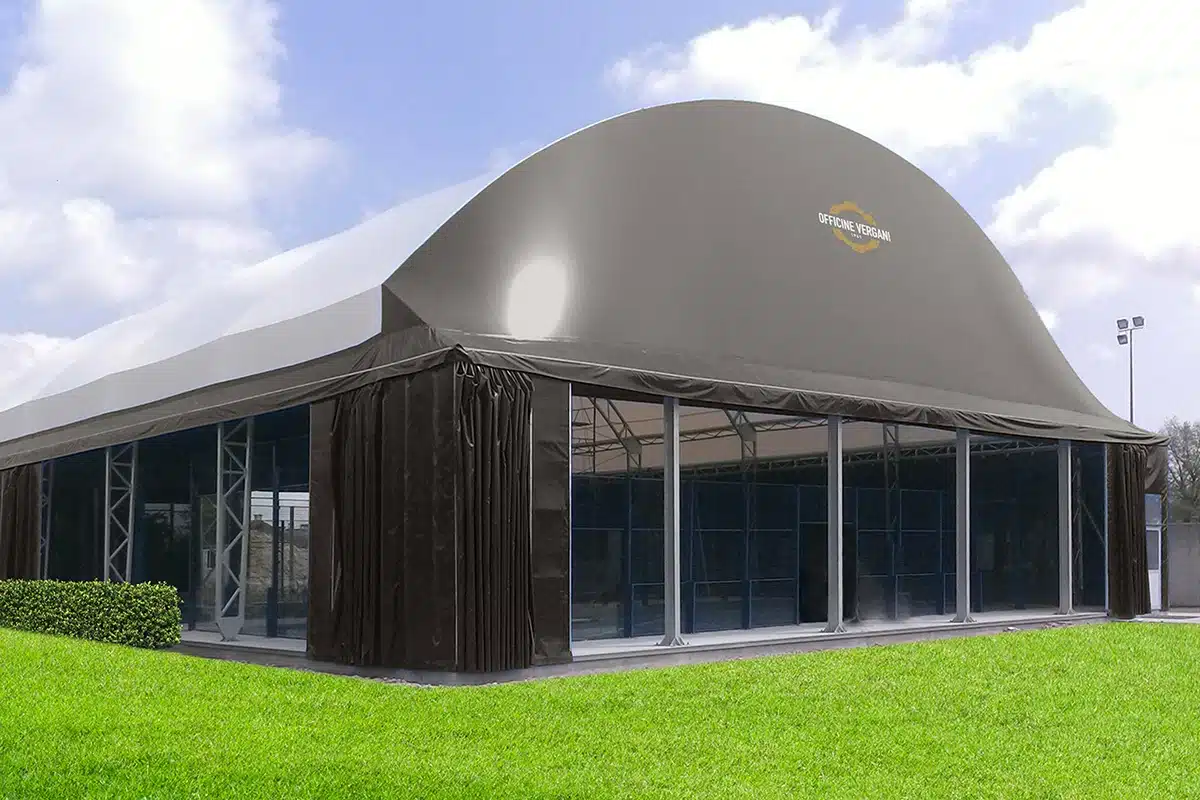

COPERTURE AD ARCO RIALZATO

Perfette per chi necessita di maggiore altezza interna e una migliore ventilazione, sono particolarmente indicate per campi da padel e altre discipline indoor. Tali strutture possono essere realizzate sia in acciaio che in legno lamellare, assicurando solidità e durata nel tempo.

SPECIFICHE TECNICHE

STRUTTURA

La copertura è sostenuta da una struttura metallica modulare, il cui numero di arcate portanti varia in base alla dimensione complessiva della tensostruttura: maggiore è la superficie da coprire, maggiore sarà il numero di archi necessari.

Le arcate portanti hanno una forma semicircolare e sono realizzate con profili tubolari sagomati in acciaio strutturale di qualità S 355 JR, zincato a caldo secondo le normative ISO EN 1461, per garantire una protezione duratura contro la corrosione e l’usura nel tempo. Le arcate sono collegate tra loro tramite distanziali e controventature, con ancoraggio al suolo mediante staffe a cerniera.

L’intera struttura non richiede manutenzione ordinaria e viene progettata in conformità con le normative italiane vigenti (DM 17/01/2018 NTC e circolare n. 7 del 21/01/2019), garantendo il carico neve, vento e sisma del sito d’installazione.

TELO DI COPERTURA

La copertura è costituita da una singola membrana realizzata in tessuto di poliestere ad alta tenacità, spalmato su entrambi i lati con PVC ignifugo. Il materiale è trattato con laccatura superficiale e additivi antimuffa per una maggiore resistenza agli agenti atmosferici e una lunga durata nel tempo.

Il telo è conforme alla normativa europea “Euroclassi EN 13501-1” e rispetta la classe di reazione al fuoco B S2 D0 (ex classe 2 italiana), risultando autoestinguente.

Caratteristiche tecniche del telo esterno in PVC:

  • Peso: 700 g/m² (DIN EN ISO 2286-2)
  • Supporto: DIN 60 001 PES
  • Titolo del filato: 1100 dtex (EN ISO 2060)
  • Armatura: TELA 1/1 (DIN ISO 9354)
  • Tipo di spalmatura: PVC
  • Resistenza alla trazione (ordito/trama): 3000/3000 N/5 cm (DIN EN ISO 1421)
  • Resistenza alla lacerazione (ordito/trama): 300/300 N (DIN 53363)
  • Adesione: 120 N/5 cm (DIN EN ISO 2411)
  • Temperatura d’esercizio: da -30°C (DIN EN 1876-1) a +70°C (norme Complan)
  • Resistenza alla piegatura: nessuna crepa dopo 100.000 piegature (DIN 53359 A)
  • Finissaggio: laccato lucido
SPECIFICHE TECNICHE

STRUTTURA

La copertura è sostenuta da una struttura metallica modulare, il cui numero di arcate portanti varia in base alla dimensione complessiva della tensostruttura: maggiore è la superficie da coprire, maggiore sarà il numero di archi necessari.

Le arcate portanti hanno una forma semicircolare e sono realizzate con profili tubolari sagomati in acciaio strutturale di qualità S 355 JR, zincato a caldo secondo le normative ISO EN 1461, per garantire una protezione duratura contro la corrosione e l’usura nel tempo. Le arcate sono collegate tra loro tramite distanziali e controventature, con ancoraggio al suolo mediante staffe a cerniera.

L’intera struttura non richiede manutenzione ordinaria e viene progettata in conformità con le normative italiane vigenti (DM 17/01/2018 NTC e circolare n. 7 del 21/01/2019), garantendo il carico neve, vento e sisma del sito d’installazione.

TELO DI COPERTURA

La copertura è costituita da una singola membrana realizzata in tessuto di poliestere ad alta tenacità, spalmato su entrambi i lati con PVC ignifugo. Il materiale è trattato con laccatura superficiale e additivi antimuffa per una maggiore resistenza agli agenti atmosferici e una lunga durata nel tempo.

Il telo è conforme alla normativa europea “Euroclassi EN 13501-1” e rispetta la classe di reazione al fuoco B S2 D0 (ex classe 2 italiana), risultando autoestinguente.

Caratteristiche tecniche del telo esterno in PVC:

  • Peso: 700 g/m² (DIN EN ISO 2286-2)
  • Supporto: DIN 60 001 PES
  • Titolo del filato: 1100 dtex (EN ISO 2060)
  • Armatura: TELA 1/1 (DIN ISO 9354)
  • Tipo di spalmatura: PVC
  • Resistenza alla trazione (ordito/trama): 3000/3000 N/5 cm (DIN EN ISO 1421)
  • Resistenza alla lacerazione (ordito/trama): 300/300 N (DIN 53363)
  • Adesione: 120 N/5 cm (DIN EN ISO 2411)
  • Temperatura d’esercizio: da -30°C (DIN EN 1876-1) a +70°C (norme Complan)
  • Resistenza alla piegatura: nessuna crepa dopo 100.000 piegature (DIN 53359 A)
  • Finissaggio: laccato lucido

INGRESSI E USCITE

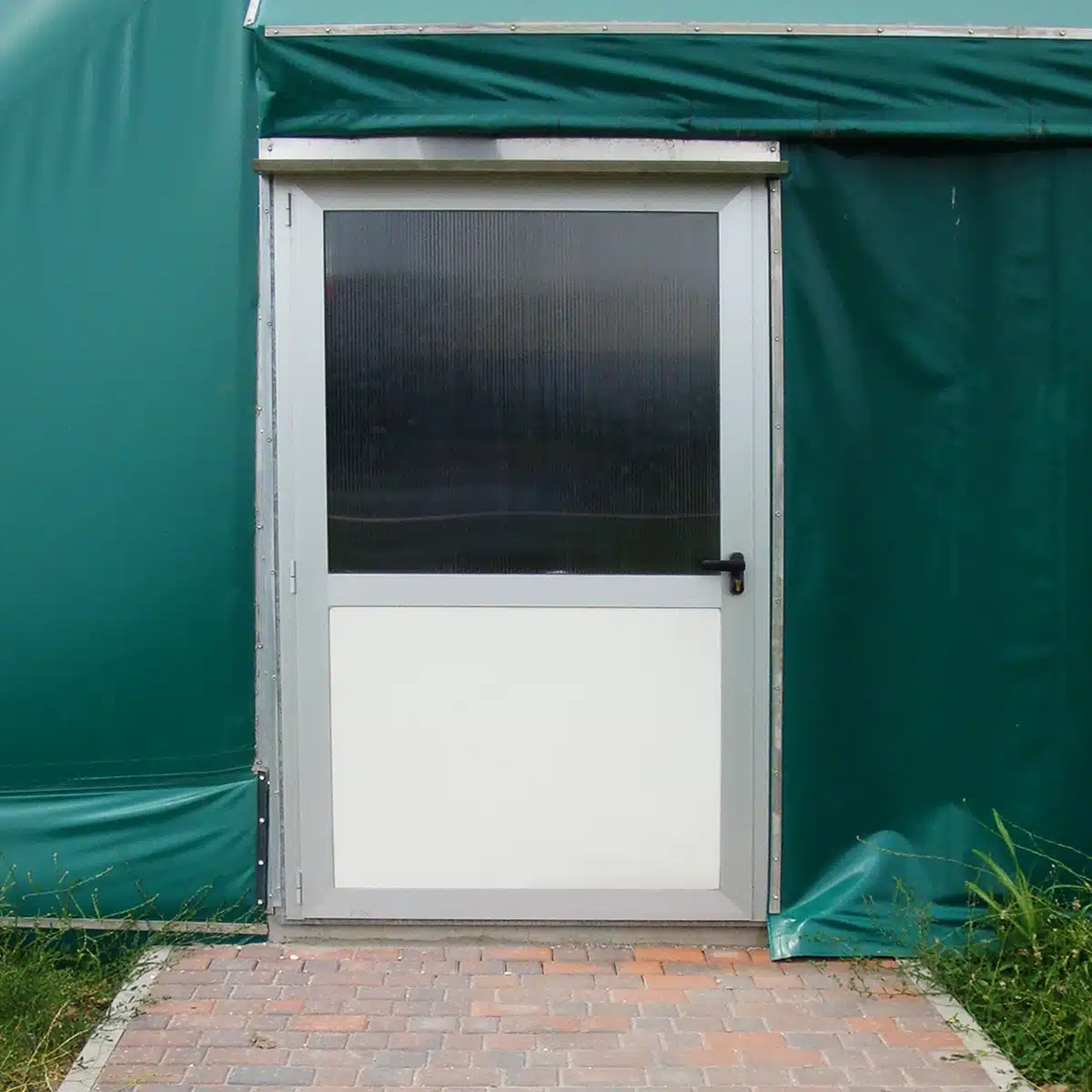

Porte per l’accesso pedonale con larghezza utile 1.200 mm e altezza 2.100 mm, realizzate in alluminio anodizzato con pannello superiore in policarbonato traslucido ad alta resistenza, un battente, con maniglione antipanico per l’apertura verso l’esterno.

IMPIANTO DI
ILLUMINAZIONE LED

La tensostruttura è equipaggiata con un impianto di illuminazione ad alta efficienza, composto da proiettori LED e linee elettriche interne in cavi antifiamma FG16 a doppio isolamento, complete di scatole di derivazione e collegamenti.


A completamento dell’impianto, sono previste luci d’emergenza LED con scritta “uscita di sicurezza”, potenza 24W, autonomia 2 ore, grado di protezione IP65, protette da gabbietta antiurto, posizionate in prossimità delle porte pedonali.

IMPIANTO DI
ILLUMINAZIONE LED

La tensostruttura è equipaggiata con un impianto di illuminazione ad alta efficienza, composto da proiettori LED e linee elettriche interne in cavi antifiamma FG16 a doppio isolamento, complete di scatole di derivazione e collegamenti.


A completamento dell’impianto, sono previste luci d’emergenza LED con scritta “uscita di sicurezza”, potenza 24W, autonomia 2 ore, grado di protezione IP65, protette da gabbietta antiurto, posizionate in prossimità delle porte pedonali.

SHAPING THE FUTURE OF SPORTS.

Pronto a dare forma al tuo progetto?
